「コンクリート二次製品構造規格（案）近畿版」に準拠したL型側溝

エプロン

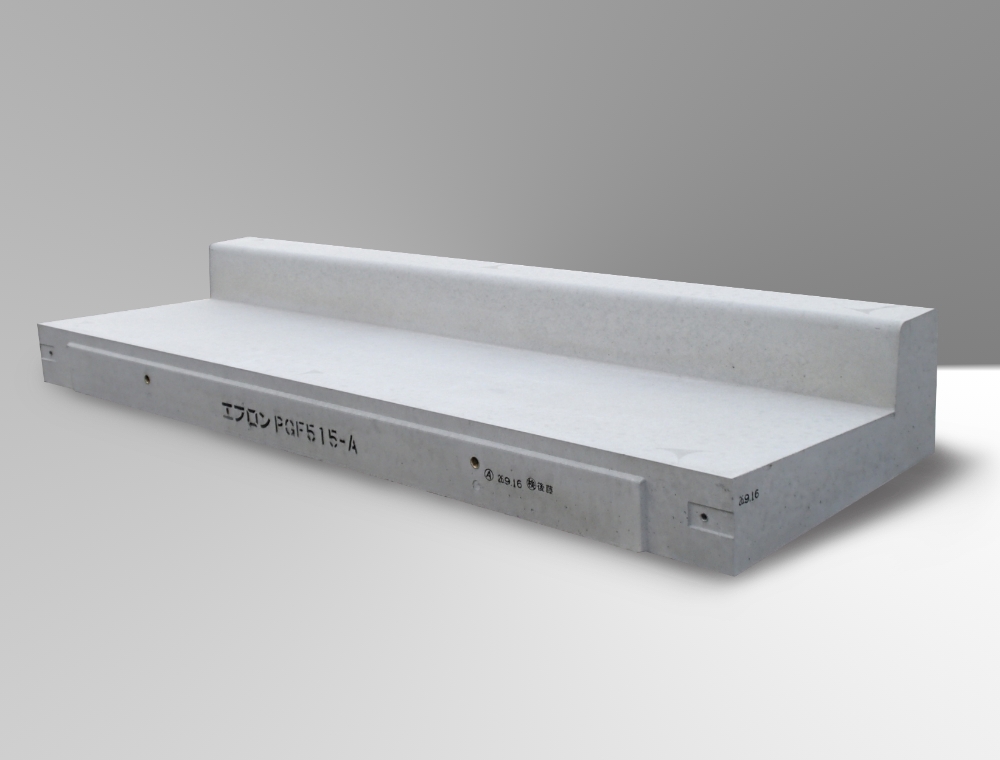

写真：エプロン

特徴

  • 歩道形状により、セミフラット形式（PGF・PGUF）と
    マウンドアップ形式（PG・PGU）に対応しています

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

エプロン　PG型

基本

PG515(520・525)-A　PG515(520・525)-B　PG515(520・525)-C

乗入用

車両乗入用（平型：H=70）
PG515(520・525)-N-A2

車両乗入用（テーパー付）
PG515(520・525)-N-A3　PG515(520・525)-N-B3

歩道乗入用（神戸市型：カラー・白）
PG515(520・525)-N-LB

歩道乗入用（兵庫県型）
PG515(520・525)-N-K

役物用

役物用（乗入兼用）
PG515(520・525) 役物

斜用

斜用（車両乗入：テーパー付）
PG515(520・525)-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用（車両乗入：テーパー付）
PG515(520・525)-S-A-B3　PG515(520・525)-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用（歩道乗入）
PG515(520・525)-S0-A-LB　PG515(520・525)-S0-B-LB

エプロン厚　150ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PG515-A 150 665 150 270 150 520 260 〇 〇
PG515-B 180 700 200 320 150 607 304 〇 〇
PG515-C 180 705 250 370 150 657 329 〇
乗入用 車両乗入用 PG515-N-A2 158 665 70 190 150 465 232 〇
PG515-N-A3 164 665 50 170 150 439 219
PG515-N-B3 199 700 50 170 150 463 231 〇 〇
歩道乗入用 PG515-N-K 200 700 20 170 150 506 252 〇
PG515-N-LB 200 700 20 170 150 506 252 〇
斜用 車両乗入用 PG515-S1-B-B3 180-190 700 200-50 320-170 150 - 271 〇
PG515-S-A-B3 150-199 665-700 150-50 270-170 150 502 - 〇
PG515-S-B-B3 180-200 700 200-50 320-170 150 540 - 〇
歩道乗入用 PG515-SO-A-LB 150-165 665 150-20 270-170 150 500 - 〇
PG515-SO-B-LB 180-200 700 200-20 320-170 150 558 - 〇
PG515役物 6%タイプ - 495 - 120 150 - 157 〇

エプロン厚　200ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PG520-A 150 665 150 320 200 677 339 〇 〇
PG520-B 180 700 200 370 200 772 386 〇 〇
PG520-C 180 705 250 420 200 824 412 〇
乗入用 車両乗入用 PG520-N-A2 158 665 70 240 200 621 310 〇
PG520-N-A3 164 665 50 220 200 596 297
PG520-N-B3 199 700 50 220 200 628 313 〇 〇
歩道乗入用 PG520-N-K 200 700 20 220 200 671 335 〇
PG520-N-LB 200 700 20 220 200 671 335 〇
斜用 車両乗入用 PG520-S1-B-B3 180-190 700 200-50 370-220 200 - 271 〇
PG520-S-A-B3 150-199 665-700 150-50 320-220 200 661 - 〇
PG520-S-B-B3 180-200 700 200-50 370-220 200 705 - 〇
歩道乗入用 PG520-S0-A-LB 150-165 665 150-20 320-220 200 657 - 〇
PG520-S0-B-LB 180-200 700 200-20 370-220 200 723 - 〇
PG520役物 6%タイプ - 495 - 120 200 - 216 〇

エプロン厚　250ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PG525-A 150 665 150 370 250 834 417 〇 〇
PG525-B 180 700 200 420 250 937 469 〇 〇
PG525-C 180 705 250 470 250 991 496 〇
乗入用 車両乗入用 PG525-N-A2 158 665 70 290 250 778 388 〇
PG525-N-A3 164 665 50 270 250 753 375
PG525-N-B3 199 700 50 270 250 794 396 〇 〇
歩道乗入用 PG525-N-K 200 700 20 270 250 836 417 〇
PG525-N-LB 200 700 20 270 250 836 417 〇
斜用 車両乗入用 PG525-S1-B-B3 180-190 700 200-50 420-270 250 - 271 〇
PG525-S-A-B3 150-199 665-700 150-50 370-270 250 821 - 〇
PG525-S-B-B3 180-200 700 200-50 420-270 250 870 - 〇
歩道乗入用 PG525-S0-A-LB 150-165 665 150-20 370-270 250 814 - 〇
PG525-SO-B-LB 180-200 700 200-20 420-270 250 888 - 〇
PG525役物 6%タイプ - 495 - 120 250 - 274 〇

エプロン　PGF型

基本（水抜き）

PGF515(520・525)-(W)-A　PGF515(520・525)-(W)-B　PGF515(520・525)-C

斜用

斜用（車両乗入：テーパー付）
PGF515(520・525)-S1-A-A3　PGF515(520・525)-S1-A-B3　PGF515(520・525)-S1-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用（歩道乗入）
PGF515(520・525)-S-A-LB　PGF515(520・525)-S-B-LB

エプロン厚　150ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PGF515-A 150 665 150 270 150 529 263 〇 〇
PGF515-B 180 700 200 320 150 615 306 〇 〇
PGF515-C 180 705 250 370 150 665 331 〇
基本（水抜き） PGF515-W-A 150 665 150 270 150 515 249 〇 〇
PGF515-W-B 180 700 200 320 150 595 286 〇 〇
斜用 車両乗入用 PGF515-S1-A-A3 150-164 665 150-50 320-170 150 - 243
PGF515-S1-A-B3 150-164 665 150-50 320-170 150 - 243 〇
PGF515-S1-B-B3 180-199 700 200-50 370-170 150 - 273 〇
PGF515-S4-A-B3 150-164 665 150-50 320-170 150 - 250 〇
PGF515-S4-B-B3 180-199 700 200-50 370-170 150 - 284 〇
歩道乗入用 PGF515-S-A-LB 150-165 665 150-20 320-170 150 - 253 〇 〇
PGF515-S-B-LB 180-200 700 200-20 370-170 150 - 263 〇 〇

エプロン厚　200ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PGF520-A 150 665 150 320 200 688 342 〇 〇
PGF520-B 180 700 200 370 200 783 389 〇 〇
PGF520-C 180 705 250 420 200 834 415 〇
基本（水抜き） PGF520-W-A 150 665 150 320 200 674 328 〇 〇
PGF520-W-B 180 700 200 370 200 763 369 〇 〇
斜用 車両乗入用 PGF520-S1-A-A3 150-164 665 150-50 320-220 200 - 323
PGF520-S1-A-B3 150-164 665 150-50 320-220 200 - 323 〇
PGF520-S1-B-B3 180-199 700 200-50 370-220 200 - 357 〇
PGF520-S4-A-B3 150-164 665 150-50 320-220 200 - 328 〇
PGF520-S4-B-B3 180-199 700 200-50 370-220 200 - 368 〇
歩道乗入用 PGF520-S-A-LB 150-165 665 150-20 320-220 200 - 332 〇 〇
PGF520-S-B-LB 180-200 700 200-20 370-220 200 - 366 〇 〇

エプロン厚　250ｍｍ

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PGF525-A 150 665 150 370 250 848 422 〇 〇
PGF525-B 180 700 200 420 250 951 473 〇 〇
PGF525-C 180 705 250 470 250 1,004 499 〇
基本（水抜き） PGF525-W-A 150 665 150 370 250 834 407 〇 〇
PGF525-W-B 180 700 200 420 250 931 452 〇 〇
斜用 車両乗入用 PGF525-S1-A-A3 150-164 665 150-50 370-270 250 - 402
PGF525-S1-A-B3 150-164 665 150-50 370-270 250 - 402 〇
PGF525-S1-B-B3 180-199 700 200-50 420-270 250 - 440 〇
PGF525-S4-A-B3 150-164 665 150-50 370-270 250 - 409 〇
PGF525-S4-B-B3 180-199 700 200-50 420-270 250 - 451 〇
歩道乗入用 PGF525-S-A-LB 150-165 665 150-20 370-270 250 - 412 〇 〇
PGF525-S-B-LB 180-200 700 200-20 420-270 250 - 450 〇 〇

エプロン　PGU型

基本

PGU-A　PGU-B　PGU-C

乗入用

車両乗入用（平型：H-70）
PGU-N-A2

車両乗入用（テーパー付）
PGU-N-A3　PGU-N-B3

歩道乗入用（神戸市型：カラー・白）
PGU-N-LB

歩道乗入用（兵庫県型）
PGU-N-K

役物用

役物用（乗入兼用）
PGU役物

斜用

斜用（車両乗入：テーパー付）
PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用（車両乗入：テーパー付）
PGU-S-A-B3　PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用（歩道乗入）
PGU-S0-A-LB　PGU-S0-B-LB

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

グレーチング付

基本グレーチング付
PGU-G-A　PGU-G-B　PGU-G-C

車両乗入（テーパー付）グレーチング付
PGU-NG-A3　PGU-NG-B3

（神戸市型）基本グレーチング付
PGU-KG-A　PGU-KG-B

（神戸市型）車両乗入用（平型：H=70）グレーチング付
PGU-N-A2

（神戸市型）車両乗入グレーチング付
PGU-KG-A3　PGU-KG-B3

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PGU-A 150 665 150 270 150 527 263 〇 〇
PGU-B 180 700 200 320 150 612 305 〇 〇
PGU-C 180 705 250 370 150 662 330 〇
乗入用 車両
乗入用		 PGU-N-A2 158 665 70 190 150 469 232 〇
PGU-N-A3 164 665 50 170 150 443 221
PGU-N-B3 199 700 50 170 150 466 232 〇 〇
步道
乗入用		 PGU-N-K 200 700 20 170 150 509 254 〇
PGU-N-LB 200 700 20 170 150 509 254 〇
グレーチング付 基本 PGU-G-A 150 665 150 270 150 - 225 〇
PGU-G-B 180 700 200 320 150 - 267 〇
PGU-G-C 180 705 250 370 150 - 288 〇
車両乗入用 PGU-NG-B 180 700 50 170 150 - 197
PGU-NG-A3 164 665 50 170 150 - 183
PGU-NG-B3 199 700 50 170 150 - 195 〇
基本
（神戸市型） 		PGU-KG-A 150 665 150 270 150 - 230 〇
PGU-KG-B 180 700 200 320 150 - 272 〇
車両乗入
（神戸市型）		 PGU-NKG-A2 158 665 70 190 150 - 201 〇
PGU-NKG-A3 164 665 50 170 150 - 174
PGU-NKG-B3 199 700 50 170 150 - 199 〇
斜用 車両乗入用 PGU-S1-B-B3 180-190 700 200-50 320-170 150 - 272 〇
PGU-S-A-B3 150-200 665-700 150-50 270-170 150 506 - 〇
PGU-S-B-B3 180-200 700 200-50 320-170 150 561 - 〇
歩道乗入用 PGU-S0-A-LB 150-165 665 150-50 270-170 150 500 - 〇
PGU-S0-B-LB 180-200 700 200-50 320-170 150 558 - 〇
PG515役物 6%タイプ - 495 - 120 150 - 163 〇

エプロン　PGUF型

基本（水抜き）

PGUF-(W)-A　PGUF-(W)-B　PGUF-C

斜用

斜用（車両乗入：テーパー付）
PGUF-S1-A-A3　PGUF-S1(S4)-A-B3　PGUF-S1(S4)-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　歩道乗入　PGUF-S-A-LB　PGUF-S-B-LB

斜用（歩道乗入）
PGUF-S-A-LB　PGUF-S-B-LB

グレーチング付

基本グレーチング付
PGUF-G-A　PGUF-G-B　PGUF-G-C

（神戸市型）基本グレーチング付
PGUF-KG-A　PGUF-KG-B

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 PGUF-A 150 665 150 270 150 533 265 〇 〇
PGUF-B 180 700 200 320 150 617 307 〇 〇
PGUF-C 180 705 250 370 150 667 332 〇
基本（水抜き） PGUF-W-A 150 665 150 270 150 519 251 〇 〇
PGUF-W-B 180 700 200 320 150 597 287 〇 〇
斜用 車両乗入用 PGUF-S1-A-A3 150-164 665 150-50 270-170 150 - 246 〇
PGUF-S1-A-B3 150-164 665 150-50 270-170 150 - 246 〇
PGUF-S1-B-B3 180-199 700 200-50 320-170 150 - 275 〇
PGUF-S4-A-B3 150-164 665 150-50 270-170 150 - 252 〇
PGUF-S4-B-B3 180-199 700 200-50 320-170 150 - 252 〇
歩道乗入用 PGUF-S-A-LB 150-165 665 150-20 270-170 150 - 255 〇 〇
PGUF-S-B-LB 180-200 700 200-20 320-170 150 - 285 〇 〇
グレーチング付 基本 PGUF-G-A 150 665 150 270 150 - 227 〇
PGUF-G-B 180 700 200 320 150 - 269 〇
PGUF-G-C 180 705 250 370 150 - 294 〇
基本
（神戸市型）		 PGUF-KG-A 150 665 150 270 150 - 219 〇
PGUF-KG-B 180 700 200 320 150 - 261 〇
