「コンクリート二次製品構造規格（案）近畿版」に準拠した溝幅300～500ｍｍの側溝

ロングU

国土交通省：NETIS 登録番号 KK-170060-A
兵庫県：新技術・新工法活用システム登録番号 130017

特徴

「コンクリート二次製品構造規格（案）近畿版」設計基準に準拠し、
車両総重量25トン、後輪荷重100kN（10tf）に耐える構造です。
蓋掛けなしタイプ（PU1型）と蓋掛けありタイプ（PU2）の2種類があります。
PU1型はロングUとの併用も可能です。
（溝幅300・400タイプ）

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

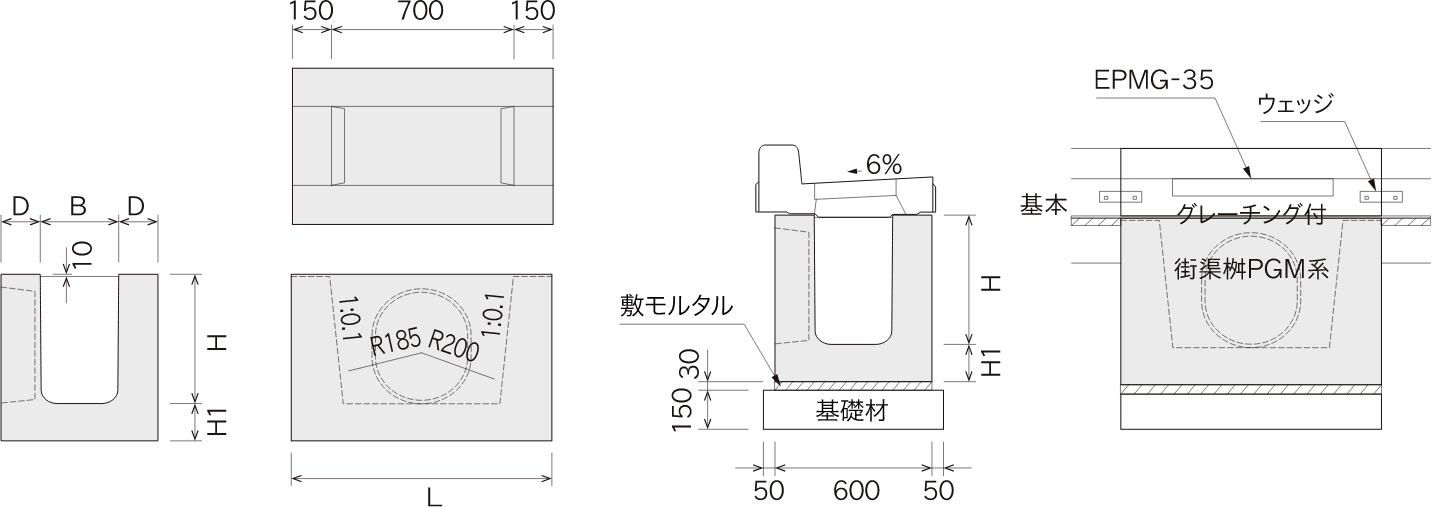

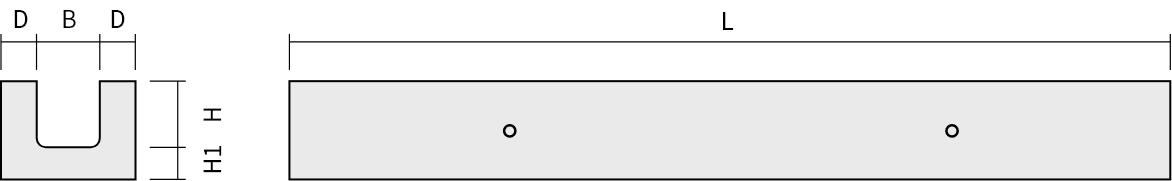

ロングU　PU1型　T-25対応

PU2/蓋掛けあり

ロングUと併用して（溝幅400サイズまで）使用可能です。

呼び名	寸法（mm）						参考重量（kg）
呼び名	B	D	E	H	H2	Ｌ（標準長）	L=標準長	L=2000	L=1000
PU133	300	150	-	300	-	4,000	1,750	875	438
PU134	300	150	-	400	-	4,000	2,040	1,020	510
PU135	300	150	-	500	-	4,000	2,330	1,165	583
PU136	300	150	-	600	-	4,000	1,970	1,313	657
PU143	400	150	-	300	-	4,000	1,900	950	475
PU144	400	150	-	400	-	4,000	2,190	1,095	548
PU145	400	150	-	500	-	3,000	1,860	1,240	620
PU146	400	150	-	600	-	3,000	2,080	1,387	693
PU147	400	150	-	700	-	3,000	2,280	1,520	760
PU155	500	150	-	500	-	3,000	1,970	1,313	657
PU156	500	150	-	600	-	3,000	2,180	1,453	727
PU157	500	150	-	700	-	3,000	2,400	1,600	800

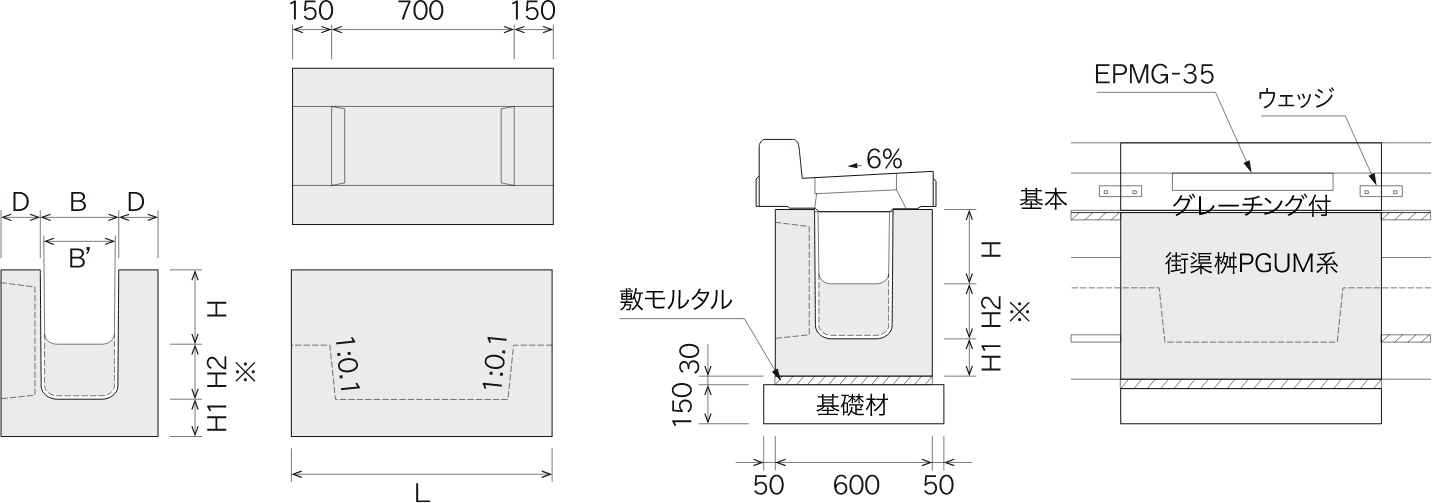

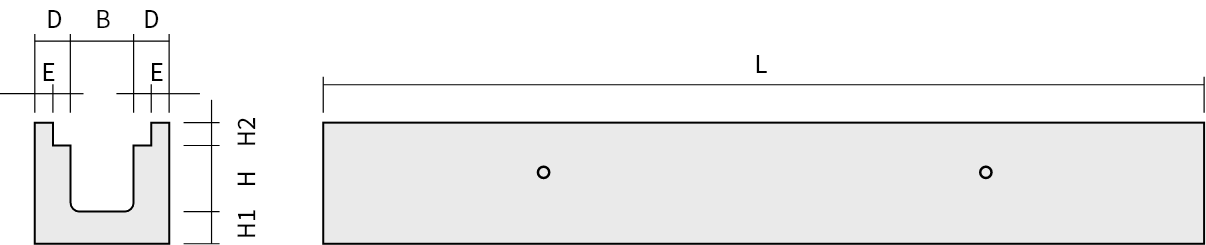

ロングU　PU2型　T-25対応

PU2/蓋掛けあり

蓋（NC2系）と併用して使用します。

呼び名	寸法（mm）							参考重量（kg）
呼び名	B	D	E	H	H1	H2	Ｌ（標準長）	L=標準長	L=2000	L=1000
PU234	300	150	78	290	150	110	4,000	1,890	945	473
PU235	300	150	78	390	150	110	4,000	2,190	1,095	548
PU236	300	150	78	490	150	110	4,000	2,470	1,235	618
PU244	300	150	78	280	150	120	4,000	2,020	1,010	505
PU245	400	150	78	380	150	120	4,000	2,320	1,160	580
PU246	400	150	78	480	150	120	4,000	1,960	1,307	653
PU247	400	150	78	580	150	120	3,000	2,160	1,440	720
PU255	500	150	78	370	150	130	3,000	1,830	1,220	610
PU256	500	150	78	470	150	130	3,000	2,050	1,367	683
PU257	500	150	78	570	150	130	2,000	1,513	1,513	757
