PRODUCTS 製品紹介

歩車道境界ブロック・U字溝

JIS製品

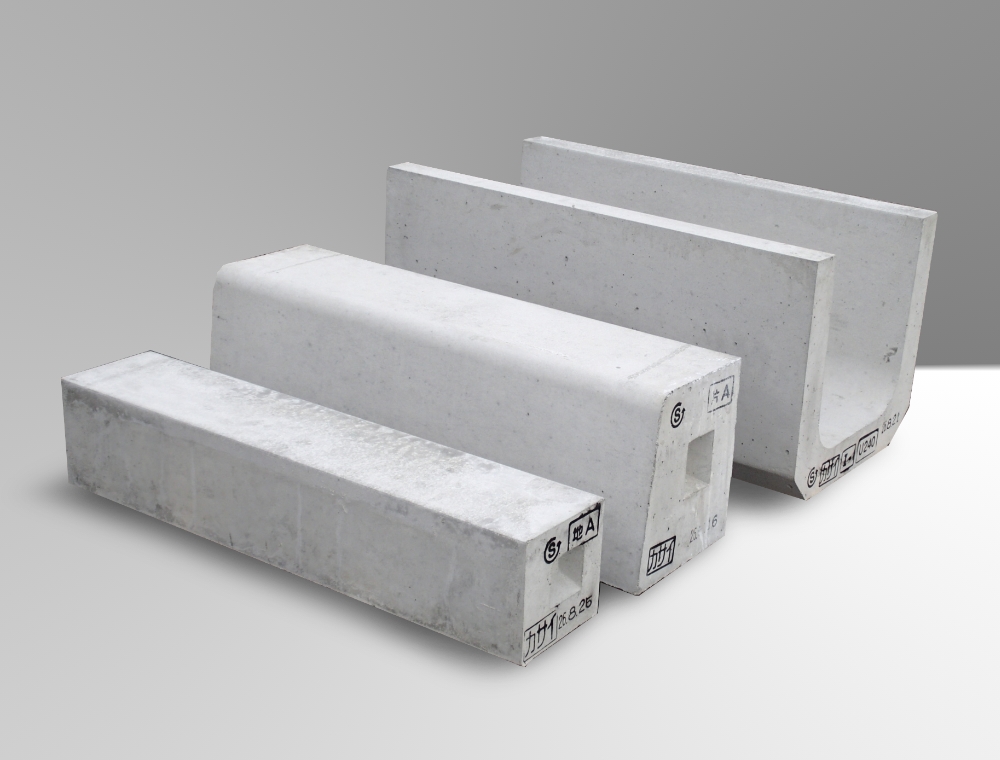

写真：JIS製品

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

歩車道境界ブロック

片面歩車道境界ブロック

呼び名	寸法（mm）					参考重量（kg）
呼び名	a	b	h	r	ℓ	参考重量（kg）
A	150	170	200	20	600	45
B	180	205	250	30	600	66
C	180	210	300	30	600	81

地先境界ブロック

呼び名	寸法（mm）				参考重量（kg）
呼び名	a	b	h	ℓ	参考重量（kg）
A	120	120	120	600	20
B	150	150	120	600	25
C	150	150	150	600	31

駒止めブロック

呼び名	寸法（mm）					参考重量（kg）
呼び名	a	b	h	r	ℓ	参考重量（kg）
A	150	170	200	20	600	44
B	180	205	250	30	600	66
C	180	210	300	30	600	80

上ぶた式U型側溝（U字溝）

呼び名	寸法（mm）									参考重量（kg）
呼び名	a	b	c	d	e	f	g	r	ℓ	参考重量（kg）
100^※	100	90	100	25	30	30	130	30	1,000	26
150	150	140	150	30	35	35	160	30	600	23
180	180	170	180	35	40	40	190	50	600	32
240	240	220	240	45	50	50	240	50	600	55
300A	300	260	240	50	60	60	300	50	600	70
300B	300	260	300	50	60	60	300	50	600	79
300C	300	260	360	50	60	65	300	50	600	91
360A	360	310	300	50	65	65	360	50	600	90
360B	360	310	360	50	65	65	360	50	600	97
450	450	400	450	55	70	70	430	70	600	130
600	600	540	600	70	80	80	600	70	600	210

※ 100はJIS規格外製品となります。
