PRODUCTS 製品紹介

歩道・車道の両側に防草対策目地を設けた
水路付歩車道境界ブロック

防草水路

国土交通省：NETIS KK-200064-A
兵庫県：ひょうごの土木技術 210001

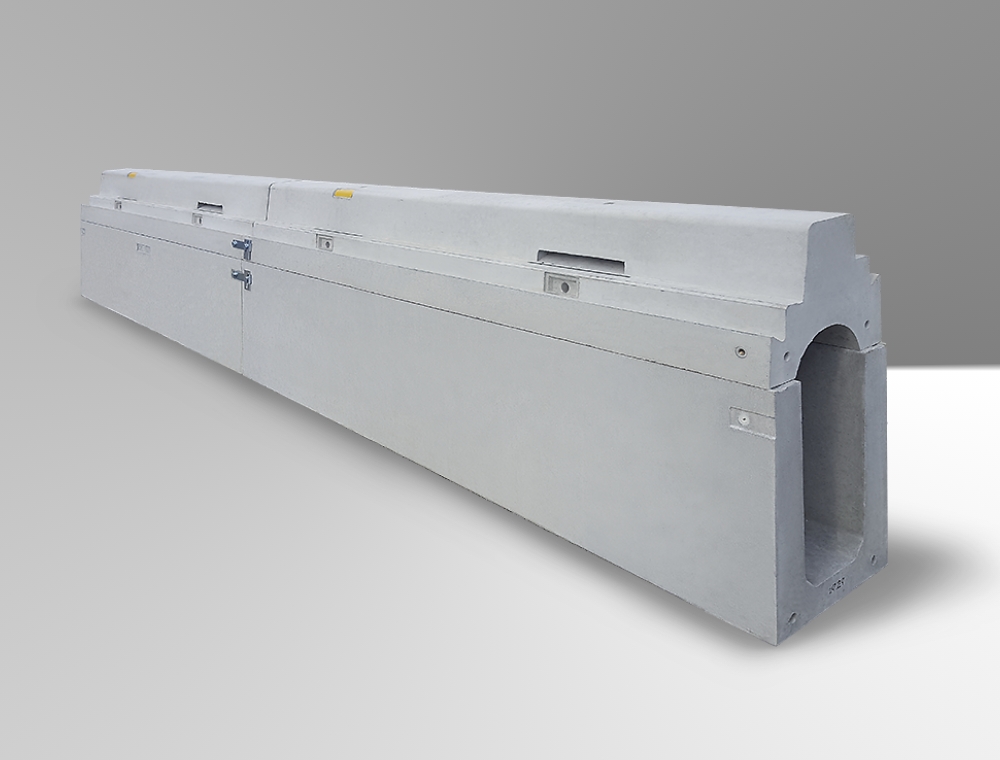

写真：防草水路

特徴

水路と縁石付き蓋版で構成される側溝
エプロン部が50ｍｍであり、自転車レーンに最適
水路部はφ200、φ300、可変勾配型をラインナップ

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

防草水路　下部側溝

K-U200 2M

K-U300 2M

K-US35 2M

製品名	種類	呼び名	寸法（mm）					参考重量（kg）
製品名	種類	呼び名	B	W	D	H	H1	L=1997	L=997
防草⽔路下部側溝	200	K-U200	205	355	75	120	200	206	103
	300	K-U300	205	355	75	320	400	356	178
	300 可変	K-US35	205	355	75	420	500	440	220

防草水路　上部蓋

基本

KF-A

兵庫県型乗入

車両乗入　KF-B3

車両乗入 G　KF-B3-G

歩道乗入　KF-LB

斜用車道　KF-A-B3-S

斜用歩道　KF-A-LB-S

大阪府型乗入

車両乗入　KF-UD-Ⅰ

車両乗入 G　KF-UD-Ⅰ G

歩道乗入　KF-B2

斜用車道　KF-A-UD ⅠｰS

斜用歩道　KF-A-B2-S

製品名	種類	呼び名	寸法（mm）					参考重量（kg）
製品名	種類	呼び名	B	W	D	H	H1	L=1995	L=995
防草水路上部蓋	基本	KF-A 2(1)	205	355	150	150	300	286	142
	車両乗入	KF-B3	205	355	215	50	200	-	104
	車両乗入 G	KF-B3-G	205	355	215	50	200	-	102
	車両斜	KF-A-B3-S	205	355	150-159	15	200-300	-	125
	歩道乗入	KF-LB	205	355	215	20	170	-	89
	歩道斜	KF-A-LB-S	205	355	150-160	0-150	170-300	-	104
	大阪府型車両乗入	KF-UD-Ⅰ	205	355	215	50	200	-	109
	大阪府型車両乗入 G	KF-UD-Ⅰ G	205	355	215	50	200	-	107
	大阪府型車両斜	KF-A-UD ⅠｰS	205	355	150-165	0-150	200-300	-	136
	大阪府型歩道乗入	KF-B2	205	355	215	20	170	-	94
	大阪府型歩道斜	KF-A-B2-S	205	355	150-165	20-150	170-300	-	132

防草水路桝

車道桝　桝用縁石A

車道桝　K-A-M

車道桝用継足し桝　K-MS800　K-MS500

縁石桝用300　K-FM300

縁石桝用継足し桝　K-FMS500

製品名	種類	呼び名	寸法（mm）			参考重量（kg）
製品名	種類	呼び名	W1	W2	H	L=1000
防草水路車道桝	車道桝	K-A-M	205	355	150	286

製品名	種類	呼び名	寸法（mm）			参考重量（kg）
製品名	種類	呼び名	B	W	H	L=1000
防草水路車道桝	車道桝用縁石	桝用 A	150	215	150	42

製品名	種類	呼び名	寸法（mm）					参考重量（kg）
製品名	種類	呼び名	B	W	D	H	H1	L=997
防草水路縁石桝	縁石桝	K-FM300	205	355	150	150	300	142

製品名	種類	呼び名	寸法（mm）		参考重量（kg）
製品名	種類	呼び名	W	H	L=1000	L=997
防草水路桝	車道桝用継足	K-MS800	440	800	477	-
	車道桝用継足	K-MS500	440	500	288	-
	車道树用継足	K-FMS500	355	500	-	260
