縁石部に集水孔を設け、
連続排水を可能にしたLU型側溝

集水エプロン

ひょうごの土木技術：180010

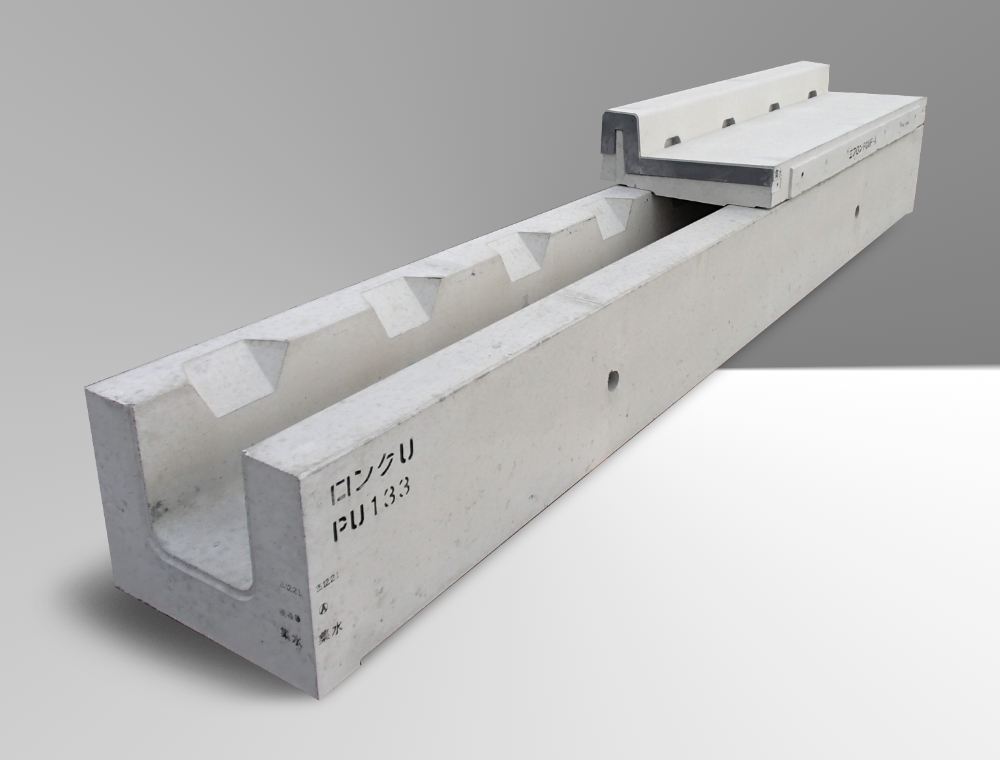

写真：集水エプロン

特徴

  • 縁石部に設けた連続集水スリットにより、効率よく路面排水ができます

  • 連続集水スリットにより集水桝間の延長を延ばすことが可能になりコスト削減が期待できます

  • 昨今のゲリラ豪雨対策に効果を発揮します

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

エプロン　PGU型

基本

S-PGU-A　S-PGU-B　S-PGU-C

乗入用

車両乗入用（平型：H=70）　S-PGU-N-A2

車両乗入用（テーパー付）　S-PGU-N-A3　S-PGU-N-B3

歩道乗入用（神戸市型：カラー・白）　S-PGU-N-LB

歩道乗入用（兵庫県型）　S-PGU-N-K

斜用

斜用　車両乗入（テーパー付）　S-PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　車両乗入（テーパー付）　S-PGU-S-A-B3　S-PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　歩道乗入　S-PGU-S0-A-LB　S-PGU-S0-B-LB

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 S-PGU-A 150 665 150 270 150 527 263 〇 〇
S-PGU-B 180 700 200 320 150 612 305 〇 〇
S-PGU-C 180 705 250 370 150 662 330 〇
乗入用 車両乗入用 S-PGU-N-A2 158 665 70 190 150 469 234 〇
S-PGU-N-A3 164 665 50 170 150 443 221
S-PGU-N-B3 199 700 50 170 150 466 232 〇 〇
歩道乗入用 S-PGU-N-K 200 700 20 170 150 509 254 〇
S-PGU-N-LB 200 700 20 170 150 509 254 〇
斜用 車両乗入用 S-PGU-S1-B-B3 180-199 700 200-50 320-170 150 - 272 〇
S-PGU-S-A-B3 150-199 665-700 150-50 270-170 150 506 - 〇
S-PGU-S-B-B3 180-199 700 200-50 320-170 150 543 - 〇
歩道乗入用 S-PGU-S0-A-LB 150-165 665 150-20 270-170 150 505 - 〇
S-PGU-S0-B-LB 180-200 700 200-50 320-170 150 561 - 〇

エプロン　PGUF型

基本（水抜き）

S-PGUF-(W)-A　S-PGUF-(W)-B　S-PGUF-C

斜用

斜用　車両乗入（テーパー付）　S-PGUF-S1-A-A3　S-PGUF-S1(S4)-A-B3　S-PGUF-S1(S4)-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　歩道乗入　S-PGUF-S-A-LB　S-PGUF-S-B-LB

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 S-PGUF-A 150 665 150 270 150 533 265 〇 〇
S-PGUF-B 180 700 200 320 150 617 307 〇 〇
S-PGUF-C 180 705 250 370 150 667 332 〇
基本（水抜き） S-PGUF-W-A 150 665 150 270 150 519 251 〇 〇
S-PGUF-W-B 180 700 200 320 150 597 287 〇 〇
斜用 車両乗入用 S-PGUF-S1-A-A3 150-164 665 150-50 270-170 150 - 246 〇
S-PGUF-S1-A-B3 150-164 665 150-50 270-170 150 - 246 〇
S-PGUF-S1-B-B3 180-199 700 200-50 320-170 150 - 275 〇
S-PGUF-S4-A-B3 150-164 665 150-50 270-170 150 - 252 〇
S-PGUF-S4-B-B3 180-199 700 200-50 320-170 150 - 285 〇
歩道乗入用 S-PGUF-S-A-LB 150-165 665 150-20 270-170 150 - 255 〇 〇
S-PGUF-S-B-LB 180-200 700 200-20 320-170 150 - 284 〇 〇

集排水エプロン（排水性舗装対応型）　PGU型

基本

SH-PGU-A　SH-PGU-B　SH-PGU-C

乗入用

車両乗入用（平型：H=70）　SH-PGU-N-A2

車両乗入用（テーパー付）　SH-PGU-N-A3　SH-PGU-N-B3

歩道乗入用（神戸市型：カラー・白）　SH-PGU-N-LB

歩道乗入用（兵庫県型）　SH-PGU-N-K

斜用

斜用　車両乗入（テーパー付）　SH-PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　車両乗入（テーパー付）　SH-PGU-S-A-B3　SH-PGU-S-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　歩道乗入　SH-PGU-S0-A-LB　SH-PGU-S0-B-LB

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

グレーチング付

基本グレーチング付　SH-PGU-G-A　SH-PGU-G-B　SH-PGU-G-C

車両乗入（テーパー型）基本グレーチング付　SH-PGU-NG-A3　SH-PGU-NG-B3

（神戸市型）基本グレーチング付　SH-PGU-KG-A　SH-PGU-KG-B

（神戸市型）車両乗入用（平型：H=70）グレーチング付　SH-PGU-KG-A2

（神戸市型）車両乗入グレーチング付　SH-PGU-KG-A3　SH-PGU-KG-B3

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 SH-PGU-A 150 665 150 270 150 527 263 〇 〇
SH-PGU-B 180 700 200 320 150 612 305 〇 〇
SH-PGU-C 180 705 250 370 150 662 330 〇
乗入用 車両乗入用 SH-PGU-N-A2 158 665 70 190 150 469 232 〇
SH-PGU-N-A3 164 665 50 170 150 443 221
SH-PGU-N-B3 199 700 50 170 150 466 232 〇 〇
歩道乗入用 SH-PGU-N-K 200 700 20 170 150 509 254 〇
SH-PGU-N-LB 200 700 20 170 150 509 254 〇
斜用 車両乗入用 SH-PGU-S1-B-B3 180-190 700 200-50 320-170 150 - 272 〇
SH-PGU-S-A-B3 150-199 665-700 150-50 270-170 150 506 - 〇
SH-PGU-S-B-B3 180-199 700 200-50 320-170 150 561 - 〇
歩道乗入用 SH-PGU-SO-A-LB 150-165 665 150-20 270-170 150 500 - 〇
SH-PGU-SO-B-LB 180-200 700 200-50 320-170 150 558 - 〇
グレーチング付 基本 SH-PGU-G-A 150 665 150 270 150 - 225 〇
SH-PGU-G-B 180 700 200 320 150 - 267 〇
SH-PGU-G-C 180 705 250 370 150 - 288 〇
車両乗入用 SH-PGU-NG-A3 164 665 50 170 150 - 183
SH-PGU-NG-B3 199 700 50 170 150 - 195 〇
基本
（神戸市型）		 SH-PGU-KG-A 150 665 150 270 150 - 216 〇
SH-PGU-KG-B 180 700 200 320 150 - 259 〇
車両乗入用
（神戸市型）		 SH-PGU-NKG-A2 158 665 70 190 150 - 187 〇
SH-PGU-NKG-A3 164 665 50 170 150 - 174
SH-PGU-NKG-B3 199 700 50 170 150 - 186 〇

集排水エプロン（排水性舗装対応型）　PGUF型

基本（水抜き）

SH-PGUF-(W)-A　SH-PGUF-(W)-B　SH-PGUF-C

斜用

斜用　車両乗入（テーパー付）　SH-PGUF-S1-A-A3　SH-PGUF-S1(S4)-A-B3　SH-PGUF-S1(S4)-B-B3

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

斜用　歩道乗入　SH-PGUF-S-A-LB　SH-PGUF-S-B-LB

斜用には左右があり、車道から見て右上がりを右用と呼ぶ。（図は左用）

グレーチング付

基本グレーチング付　SH-PGUF-G-A　SH-PGUF-G-B　SH-PGUF-G-C

グレーチングは綱製を標準とする
グレーチング：XE55-35（289×600）
受け枠：317×620×61

（神戸市型）基本グレーチング付　SH-PGUF-KG-A　SH-PGUF-KG-B

グレーチングは綱製を標準とする
グレーチング：KG（285×600）
受け枠：317×620×61
180度開閉式

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 SH-PGUF-A 150 665 150 270 150 533 265 〇 〇
SH-PGUF-B 180 700 200 320 150 617 307 〇 〇
SH-PGUF-C 180 705 250 370 150 667 332 〇
基本（水抜き） SH-PGUF-W-A 150 665 150 270 150 519 251 〇 〇
SH-PGUF-W-B 180 700 200 320 150 597 287 〇 〇
斜用 車両乗入用 SH-PGUF-S1-A-A3 150-164 665 150-50 270-170 150 - 246 〇
SH-PGUF-S1-A-B3 150-164 665 150-50 270-170 150 - 246 〇
SH-PGUF-S1-B-B3 180-199 700 200-50 320-170 150 - 275 〇
SH-PGUF-S4-A-B3 150-164 665 150-50 270-170 150 - 252 〇
SH-PGUF-S4-B-B3 180-199 700 200-50 320-170 150 - 285 〇
歩道乗入用 SH-PGUF-S-A-LB 150-165 665 150-20 270-170 150 - 255 〇 〇
SH-PGUF-S-B-LB 180-200 700 200-20 320-170 150 - 285 〇 〇
グレー
チング付		 基本 SH-PGUF-G-A 150 665 150 270 150 - 227 〇
SH-PGUF-G-B 180 700 200 320 150 - 269 〇
SH-PGUF-G-C 180 705 250 370 150 - 294 〇
基本
（神戸市型）		 SH-PGUF-KG-A 150 665 150 270 150 - 233 〇
SH-PGUF-KG-B 180 700 200 320 150 - 275 〇

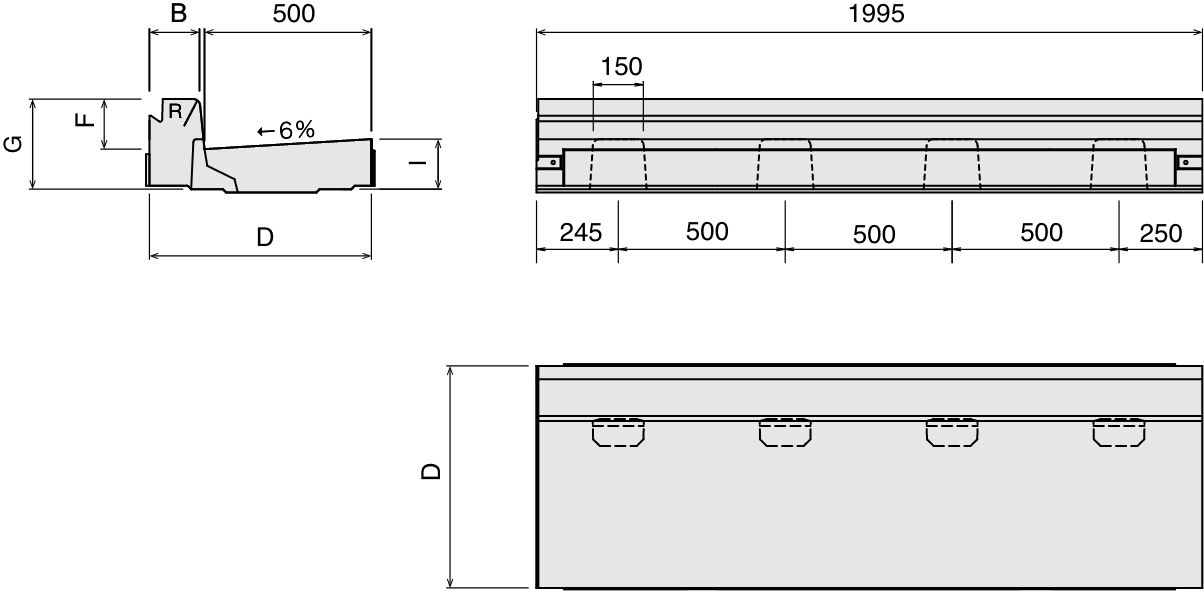

防草集水エプロン　PGU型

基本

BS-PGU-A　BS-PGU-B

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 BS-PGU-A 150 665 150 270 150 527 263 〇 〇
BS-PGU-B 180 700 200 320 150 612 305 〇 〇

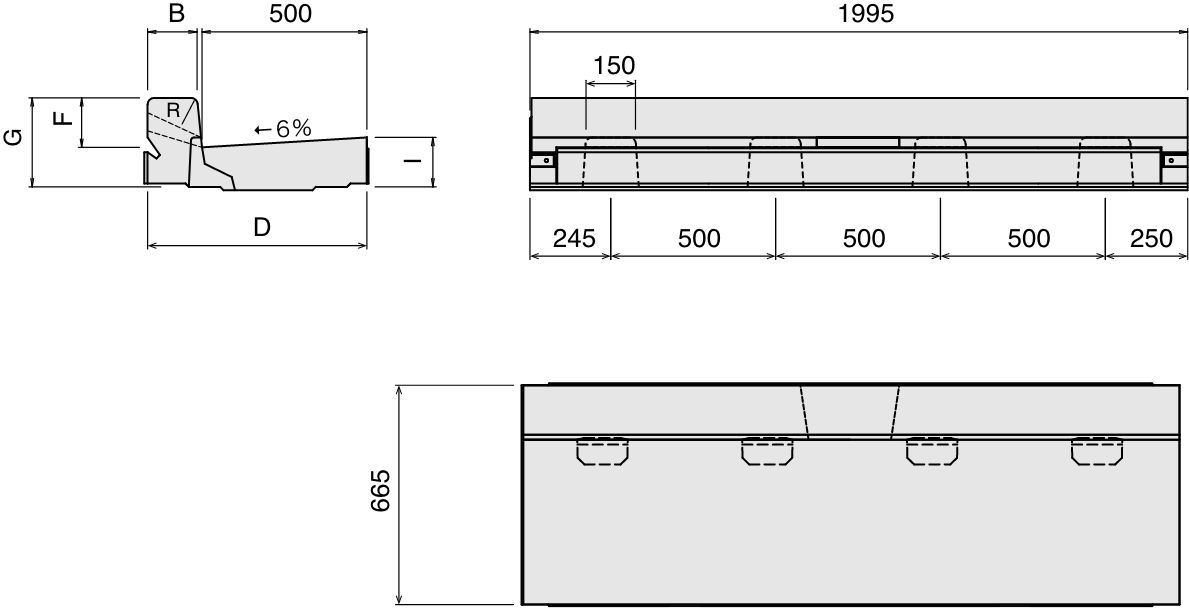

防草集水エプロン　PGUF型

基本

BS-PGUF-A　BS-PGUF-B

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 BS-PGUF-A 150 665 150 270 150 533 265 〇 〇
BS-PGUF-B 180 700 200 320 150 617 307 〇 〇
基本（水抜き） BS-PGUF-W-A 150 665 150 270 150 519 251 〇 〇
BS-PGUF-W-B 180 700 200 320 150 597 287 〇 〇

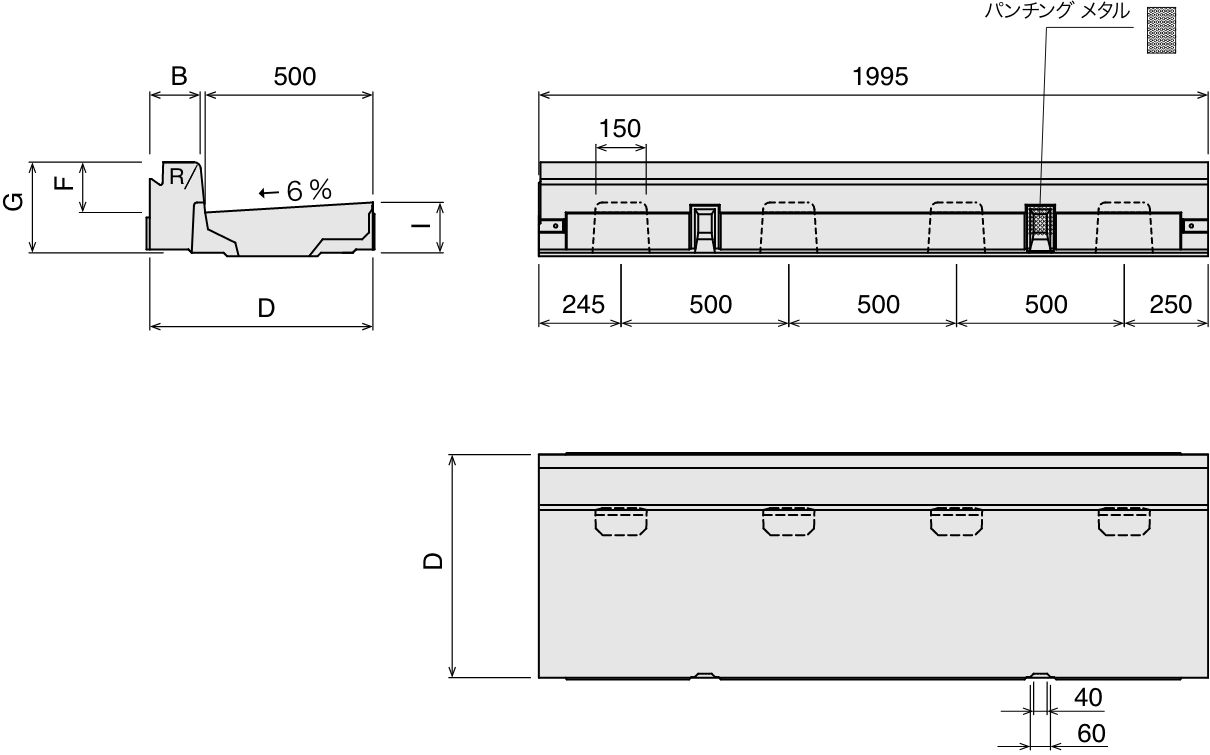

防草集排水エプロン　PGU型

基本

BSH-PGU-A　BSH-PGU-B

グレーチング付

基本グレーチング付　BSH-PGU-G-A　BSH-PGU-G-B

グレーチングは綱製を標準とする
グレーチング：R5EPMG-35型 ザラザラ50
受け枠：317×620×61

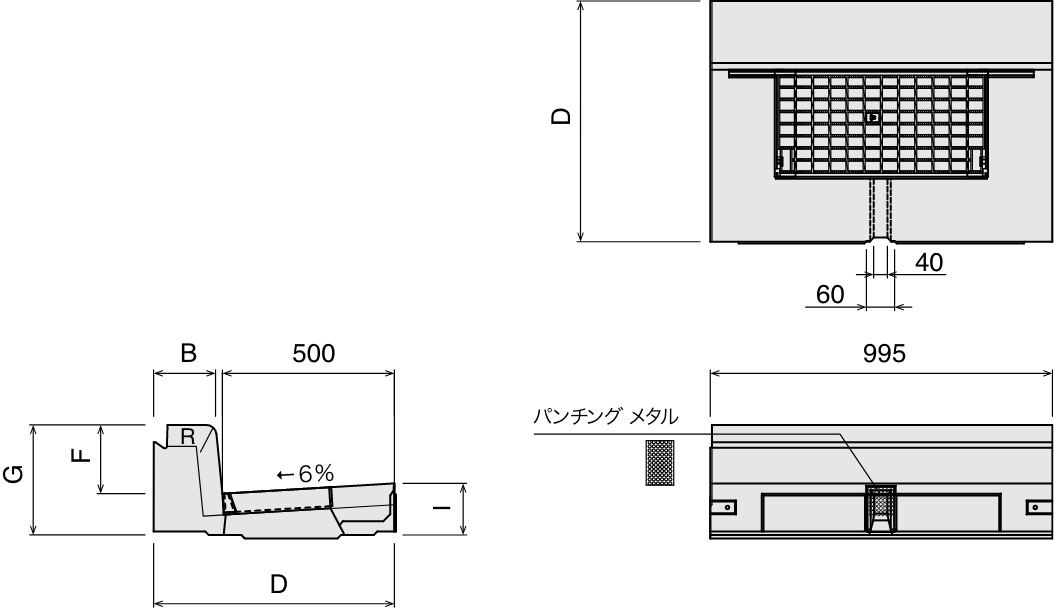

（神戸市型）基本グレーチング付　BSH-PGU-KG-A　BSH-PGU-KG-B

グレーチングは綱製を標準とする
グレーチング：KG（285×600）
受け枠：317×620×61
180度開閉式

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 BSH-PGU-A 150 665 150 270 150 527 263 〇 〇
BSH-PGU-B 180 700 200 320 150 612 305 〇 〇
グレーチング付 基本 BSH-PGU-G-A 150 665 150 270 150 - 225 〇
BSH-PGU-G-B 180 700 200 320 150 - 267 〇
基本
（神戸市型）		 BSH-PGU-KG-A 150 665 150 270 150 - 230 〇
BSH-PGU-KG-B 180 700 200 320 150 - 272 〇

防草集排水エプロン　PGUF型

基本

BSH-PGUF-A　BSH-PGUF-B

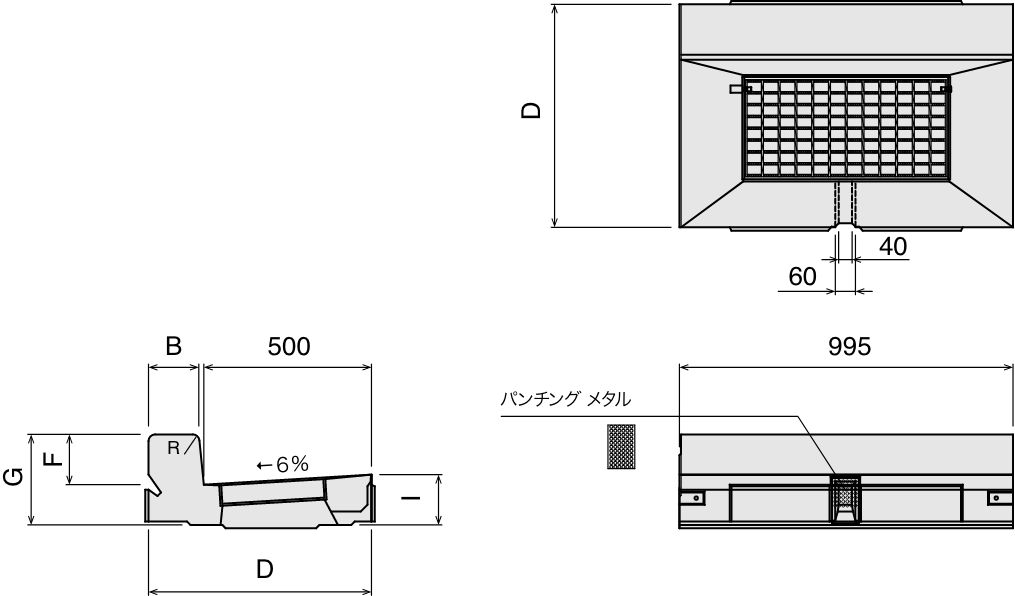

グレーチング付

基本グレーチング付　BSH-PGUF-G-A　BSH-PGUF-G-B

グレーチングは綱製を標準とする
グレーチング：R5EPMG-35型 ザラザラ50
受け枠：317×620×61

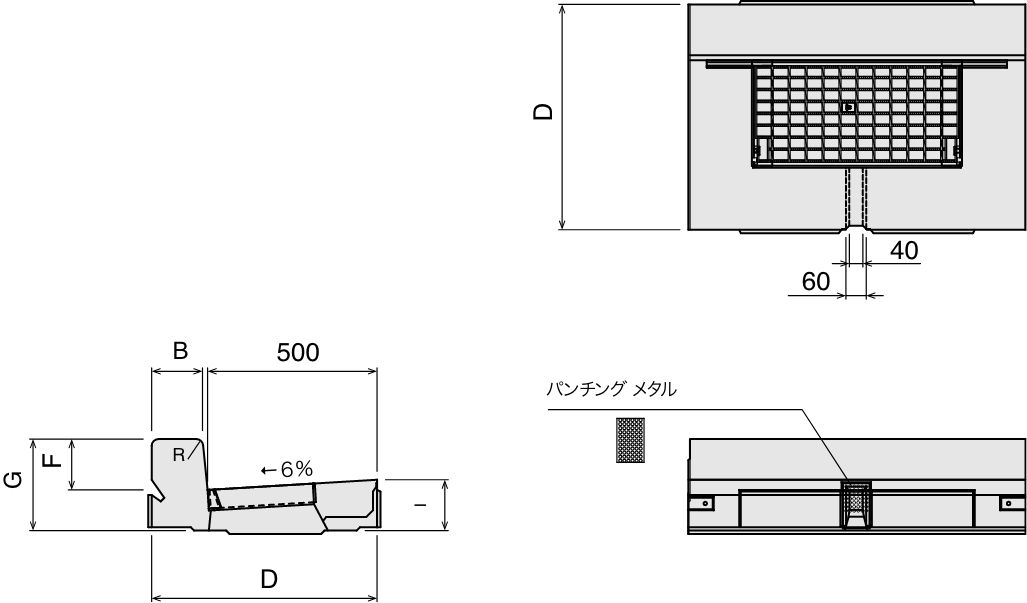

（神戸市型）基本グレーチング付　BSH-PGUF-KG-A　BSH-PGUF-KG-B

グレーチングは綱製を標準とする
グレーチング：KG（285×600）
受け枠：317×620×61
180度開閉式

種別 呼び名 寸法（mm） 参考重量（kg） 兵庫県 神戸市
B D F G I L=1995 L=995 ※1 ※2
基本 BSH-PGUF-A 150 665 150 270 150 533 265 〇 〇
BSH-PGUF-B 180 700 200 320 150 617 307 〇 〇
基本（水抜き） BSH-PGUF-W-A 150 665 150 270 150 519 251 〇 〇
BSH-PGUF-W-B 180 700 200 320 150 597 287 〇 〇
グレー
チング付		 基本 BSH-PGUF-G-A 150 665 150 270 150 - 227 〇
BSH-PGUF-G-B 180 700 200 320 150 - 269 〇
基本
（神戸市型）		 BSH-PGUF-KG-A 150 665 150 270 150 - 233 〇
BSH-PGUF-KG-B 180 700 200 320 150 - 275 〇
