縁石一体蓋とU型水路を、くし型構造でかみ合わせた縁石一体型側溝（2型）

グッドレイン

NETIS：KK-170063-A
ひょうごの土木技術：180013

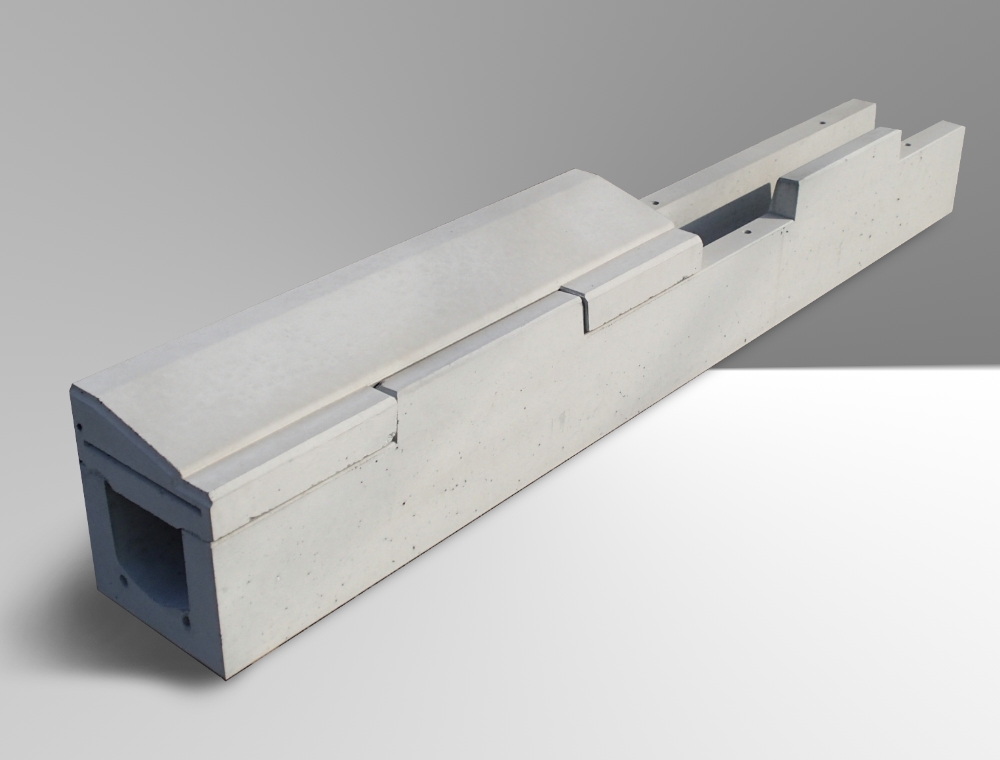

写真：グッドレイン

特徴

縁石一体蓋とＵ型水路との「くし型かみ合わせ構造」の採用により
大幅なコスト削減と高性能なスリット集水を実現
エプロン部を無くし横断勾配の折れを無くしました

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

グッドレイン

本体

GR2(1)

GR230(130)

GR2K25(1K25)

グッドレイン本体

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=2000	L=1000
GR2（1）	156	57	150	60	177	89
GR230（130）	156	57	300	60	261	132
GR2K25（1K25）	156	57	300	60	256	127

基本（水抜き）

GRFA2(1)　GRFB2(1)　GRFAW2(1)　GRFBW2(1)

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=1997	L=997
GRFA2（1）	150	270	150	70	199	100
GRFB2（1）	180	270	200	70	256	128
GRFAW2（1）	150	270	150	70	196	96
GRFBW2（1）	180	270	200	70	251	123

車道乗入斜

GRFAB3　GRFBB3

GRFAB5　GRFBB5

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRFAB3	150-215	270	150-50	70	86
GRFBB3	180-215	270	200-50	70	107
GRFAB5	150-215	270	150-50	70	89
GRFBB5	180-215	270	200-50	70	109

歩道乗入斜

GRFALB　GRFBLB

GRFAB2　GRFBB2

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRFALB	150-215	270	150-50	70	84
GRFBLB	180-215	270	200-50	70	102
GRFAB2	150-215	270	150-50	70	84
GRFBB2	180-215	270	200-50	70	105

車両乗入

GRB3

GRB5

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRB3	215	270	50	70	59
GRB5	215	270	50	70	64

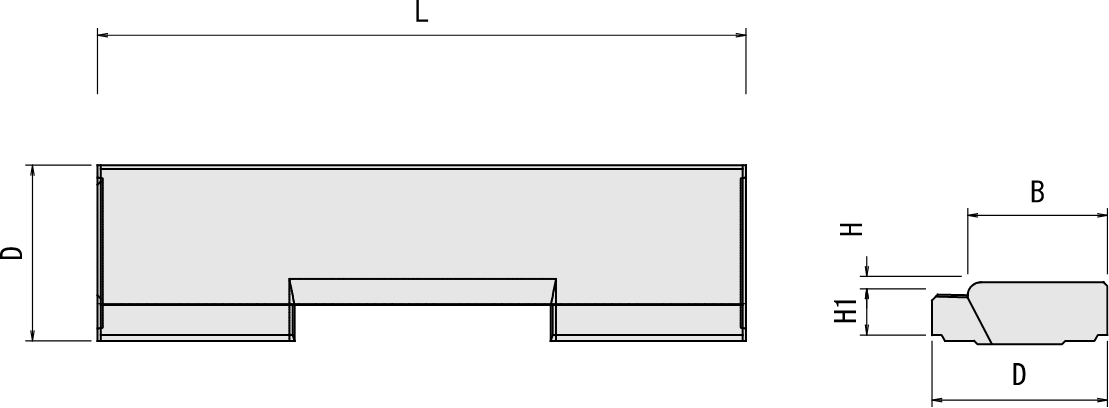

歩道乗入

GRLB

GRB2

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRLB	215	270	20	70	48
GRB2	215	270	20	70	50

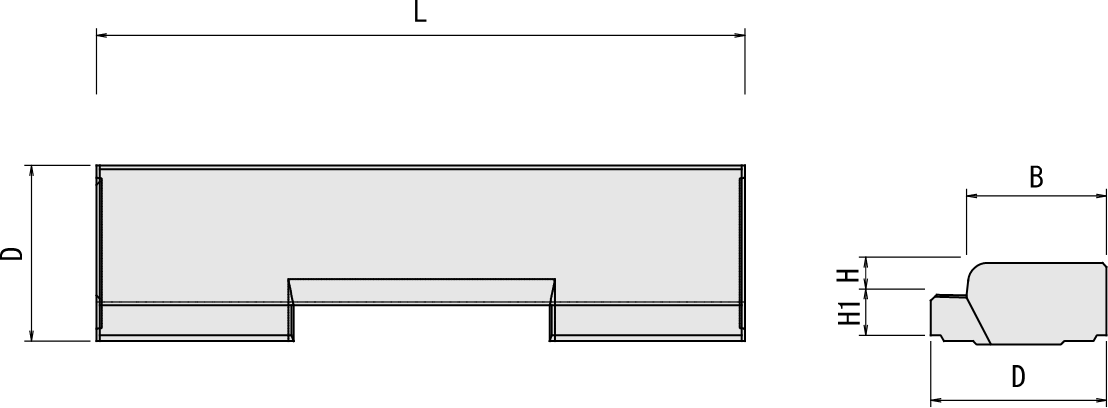

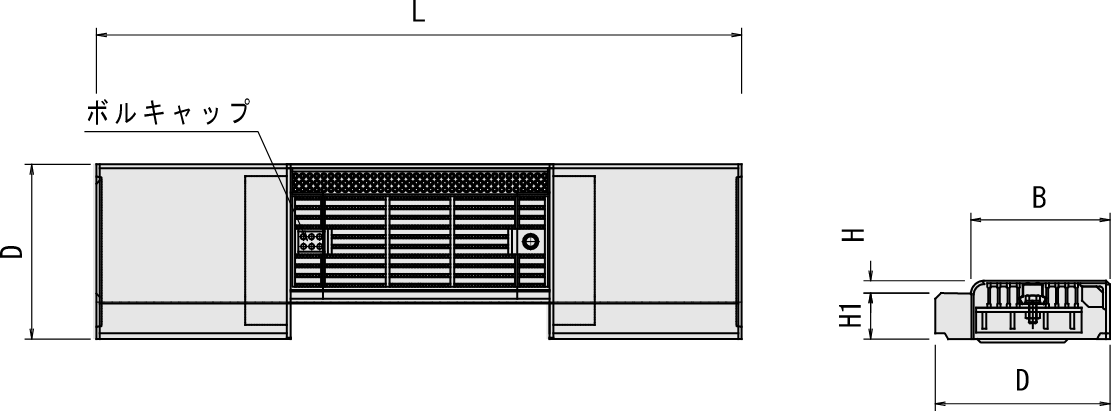

基本管理桝

GRFMFA　GRFMFB

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRFMFA	150	270	150	70	79
GRFMFB	180	270	200	70	100

車両乗入管理桝

車両乗入　GRFMB3

車両乗入　GRFMB5

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRFMB3	215	270	50	70	51
GRFMB5	215	270	50	70	52

歩道乗入管理桝

歩道乗入　GRFMLB

歩道乗入　GRFMB2

呼び名	寸法（mm）				参考重量（kg）
呼び名	B	D	H	H1	L=997
GRFMLB	215	270	20	70	40
GRFMB2	215	270	20	70	42

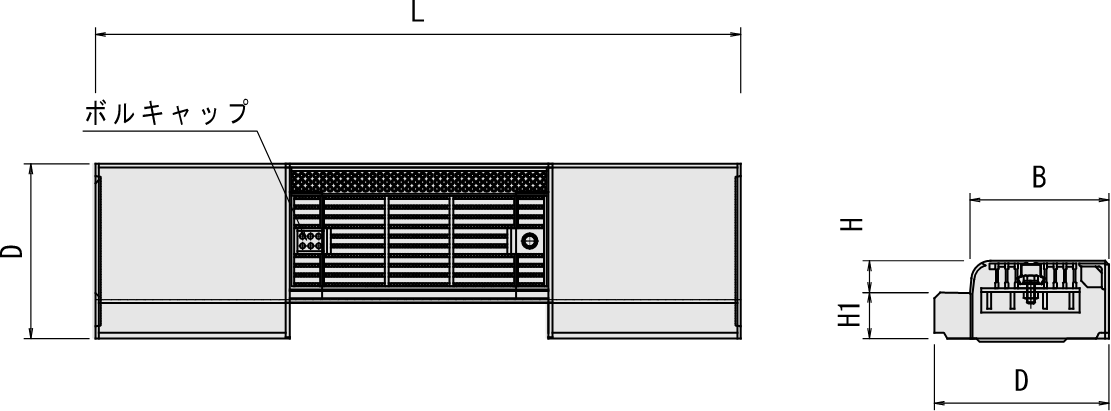

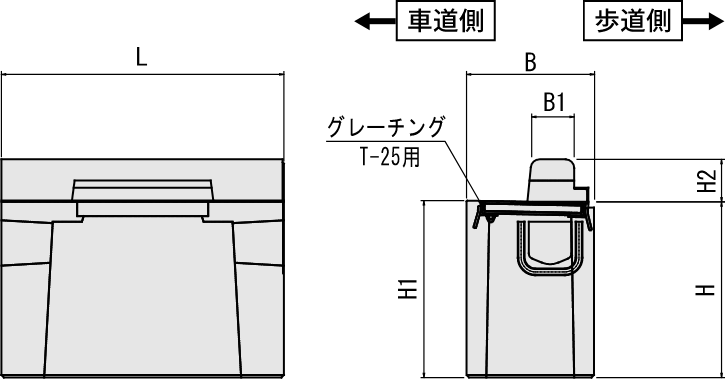

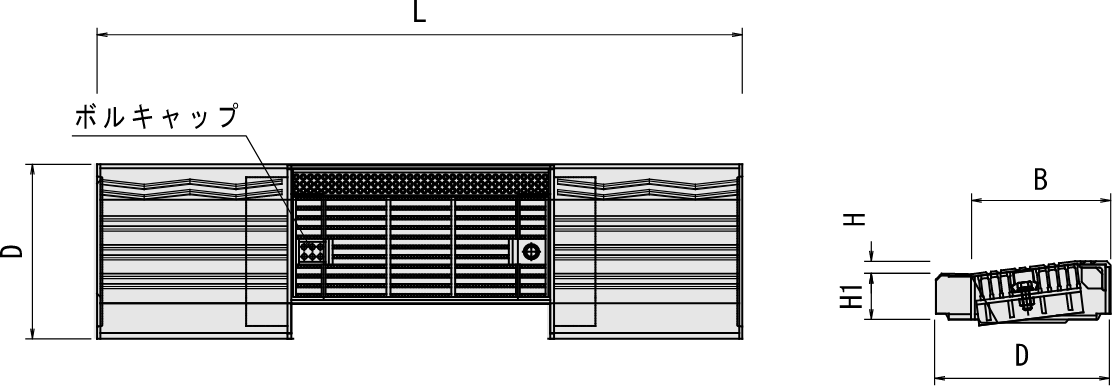

車道桝　GRSMFA　GRSMFB

呼び名	寸法（mm）					参考重量（kg）
	寸法（mm）					本体	縁石桝蓋
	B	B1	H	H1	H2	L=997	L=997
GRSMFA	450	150	620	624	150	362	47
GRSMFB	450	180	620	624	200	362	72

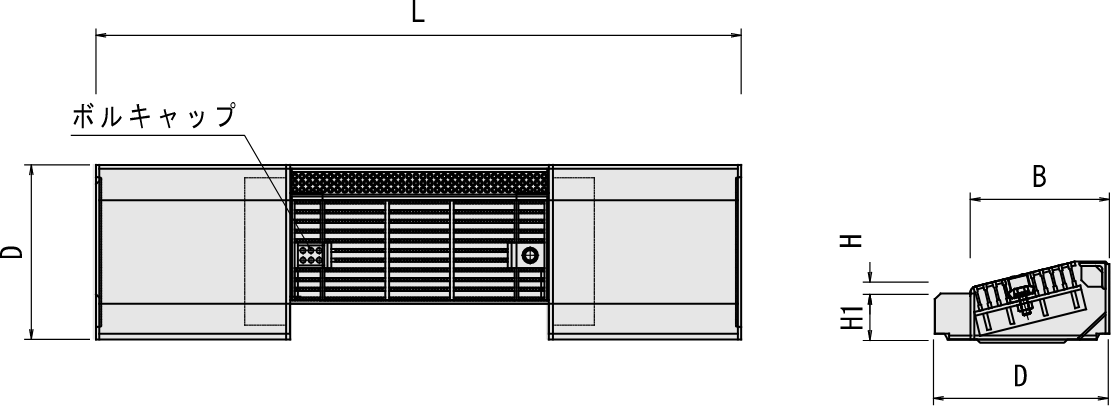

歩道桝　GRHMFA　GRHMFB

呼び名	寸法（mm）					参考重量（kg）
	寸法（mm）					本体	縁石桝蓋
	B	B1	H	H1	H2	L=997	L=997
GRHMFA	450	150	620	621	150	356	47
GRHMFB	450	180	620	621	200	356	72

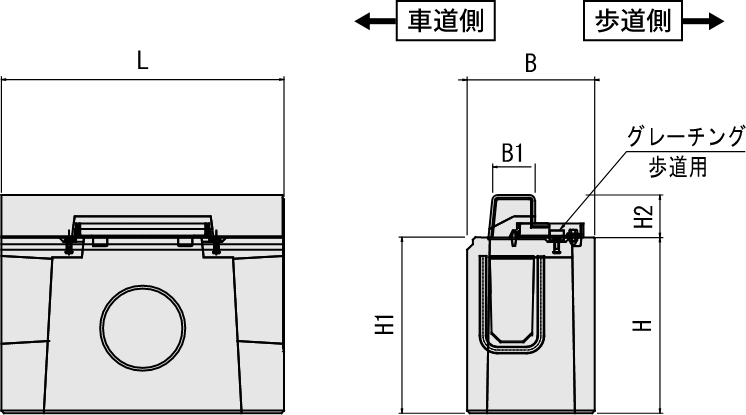

車道桝　GRSM30FA　GRSM30FB

呼び名	寸法（mm）					参考重量（kg）
	寸法（mm）					本体	縁石桝蓋
	B	B1	H	H1	H2	L=997	L=997
GRSM30FA	450	150	620	624	150	343	47
GRSM30FB	450	180	620	624	200	343	72

歩道桝　GRHM30FA　GRHM30FB

呼び名	寸法（mm）					参考重量（kg）
	寸法（mm）					本体	縁石桝蓋
	B	B1	H	H1	H2	L=997	L=997
GRHM30FA	450	150	620	621	150	337	47
GRHM30FB	450	180	620	621	200	337	72

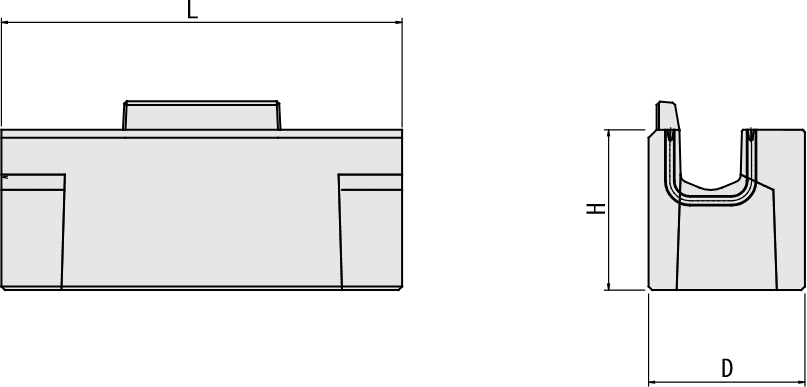

縁石桝

GRFMU

GRFMS

呼び名	寸法（mm）			参考重量（kg）
呼び名	D	H	H1	L=1000
GRFMU	390	400	-	222
GRFMS	390	500	400	315
