PRODUCTS 製品紹介

横断箇所の現場打側溝をプレキャスト化。
溝幅300～500mmに対応

横断用ロングU（Zアングル付）

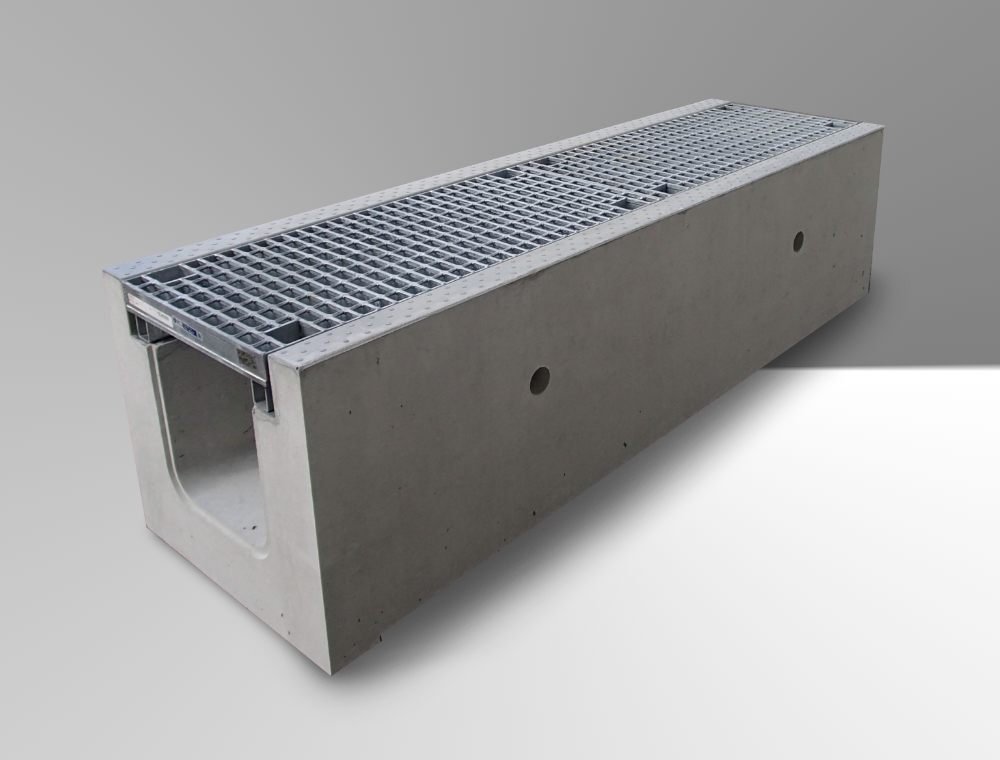

写真：横断用ロングU（Zアングル付）

特徴

横断箇所の現場打ち側溝をプレキャスト化
溝幅300～500mmに対応。
Ｚアングルの為、天端部のカド欠けを防ぎます

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

横断用ロングU（Zアングル付）

呼び名	寸法（mm）							参考重量（kg）
呼び名	B	D	E	H	H1	H2	L	参考重量（kg）
PU234-Z	300	150	78	290	110	150	2,000	986
PU235-Z	300	150	78	390	110	150	2,000	1,136
PU236-Z	400	150	78	490	110	150	2,000	1,276
PU244-Z	400	150	78	280	120	150	2,000	1,052
PU245-Z	400	150	78	380	120	150	2,000	1,202
PU246-Z	400	150	78	480	120	150	2,000	1,340
PU247-Z	400	150	78	580	120	150	2,000	1,482
PU255-Z	500	150	78	370	130	150	2,000	1,264
PU256-Z	500	150	78	470	130	150	2,000	1,411
PU257-Z	500	150	78	570	130	150	2,000	1,557
