自転車の路肩走行に配慮した
LU型側溝

自転車道エプロン

NETIS：KK-200035-A
ひょうごの土木技術：200002

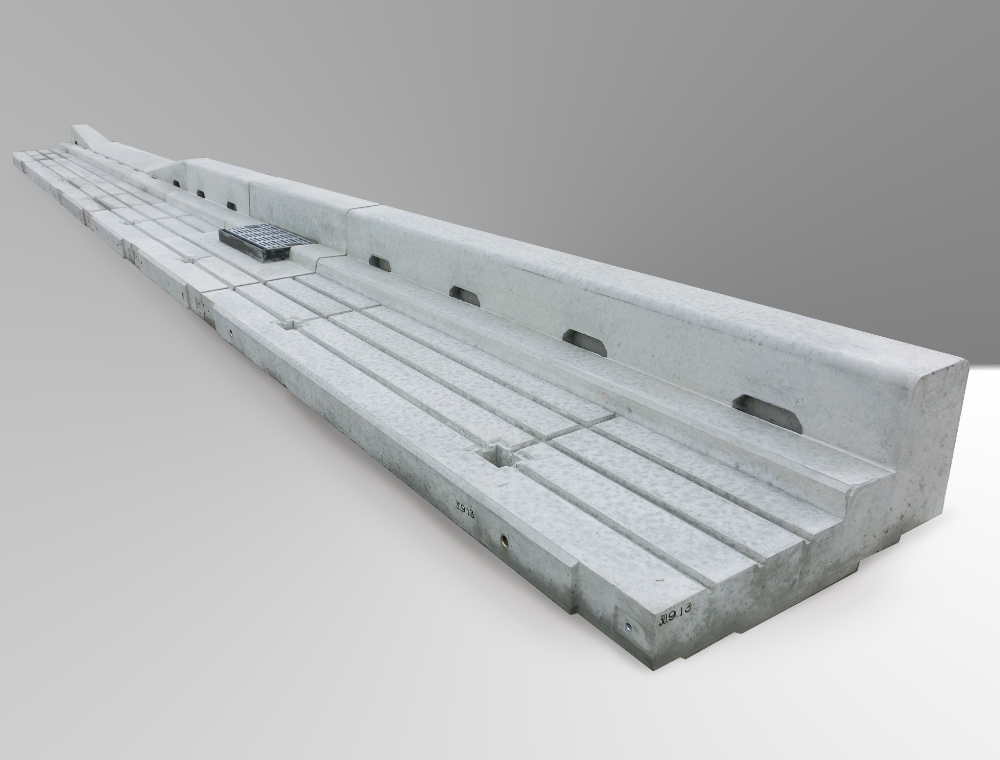

写真：自転車道エプロン

特徴

従来のLU型側溝で整備済みの路線ではエプロンのみの交換で、車道幅が400ｍｍ広がります
エプロン露出幅が100mmのため、軽車両の路肩走行性が向上
防草対策目地の取り付け可能

製品カタログ
製品カタログ・詳細図面を
ご希望の方はこちらから
お申し込みください

自転車道エプロン

基本（水抜き）

PGUF-(W)-A

車両乗入

PGU-N-B3

歩道乗入

PGU-N-K

車両乗入　斜

PGUF-S1-A-B3

歩道乗入　斜

PGUF-S-A-LB

基本　グレーチング付

PGUF-G-A

車両乗入　グレーチング付

PGU-NG-B3

種類	呼び名	寸法（mm）					参考重量（kg）
種類	呼び名	B	D	F	G	I	L=1995	L=995
基本	PGUF-A	150	665	150	290	100	460	230
基本（水抜き）	PGUF-W-A	150	665	150	290	100	446	216
車両乗入	PGU-N-B3	199	700	50	190	100	380	190
歩道乗入	PGU-N-K	200	700	20	170	100	380	190
グレーチング付基本	PGUF-G-A	150	665	150	290	100	-	208
グレーチング付乗入	PGU-NG-B3	199	700	50	190	100	-	165
斜用　車両乗入	PGUF-S1-A-B3	150-164	665	150-50	290-190	100	-	210
斜用　歩道乗入	PGUF-S-A-LB	150-165	665	150-20	290-170	100	-	210
